مصنع أكمام السيراميك المخصصة: دليل كامل للمصادر

العثور على مصنع لأكمام السيراميك المخصصة هو الخطوة الأولى لحل مشكلة لا تستطيع القطع العادية حلها. قد يتضمن مشروعك درجات حرارة قصوى، أو احتكاكا شديدا، أو حجما جسديا فريدا. المكونات الجاهزة ببساطة لن تناسب أو ستفشل بسرعة. هذا الدليل مخصص للمهندسين والمصممين وفرق المشتريات. يوضح العملية بأكملها، من إعداد رسم فني إلى اختيار المادة المناسبة والتحقق من شريك التصنيع.

سنستكشف مواصفات التصميم التي تهم. سنقارن بين أكثر المواد الخزفية المتقدمة شيوعا. وأخيرا، سنوضح لك كيف تجد موردا يمتلك المهارات الهندسية المناسبة. سيساعدك هذا الدليل في صنع قطعتك المخصصة بشكل صحيح من المرة الأولى.

ما هو الغلاف السيراميك المخصص؟

الغلاف السيراميك المخصص هو مكون عالي الأداء مصمم وفقا لمواصفاتك الدقيقة. على عكس الأكمام القياسية التي تنتج بكميات كبيرة بأحجام ثابتة، يتم تصنيع الغلاف المخصص حسب الطلب. هذا يعني أنك تحدد المادة والأبعاد وأي ميزات خاصة.

ما الذي يجعل الغلاف السيراميك "مخصصا"؟

الغلاف السيراميك يعتبر "مخصصا" عندما يصنع وفقا للرسم الفني الفريد للعميل. قد يشمل ذلك الأقطار الداخلية والخارجية غير القياسية، وأطوال محددة، وميزات خاصة مثل الحواف أو الأخاديد أو فتحات الحساسات. كما يحدد العميل اختيار المادة وتساميحات الأبعاد.

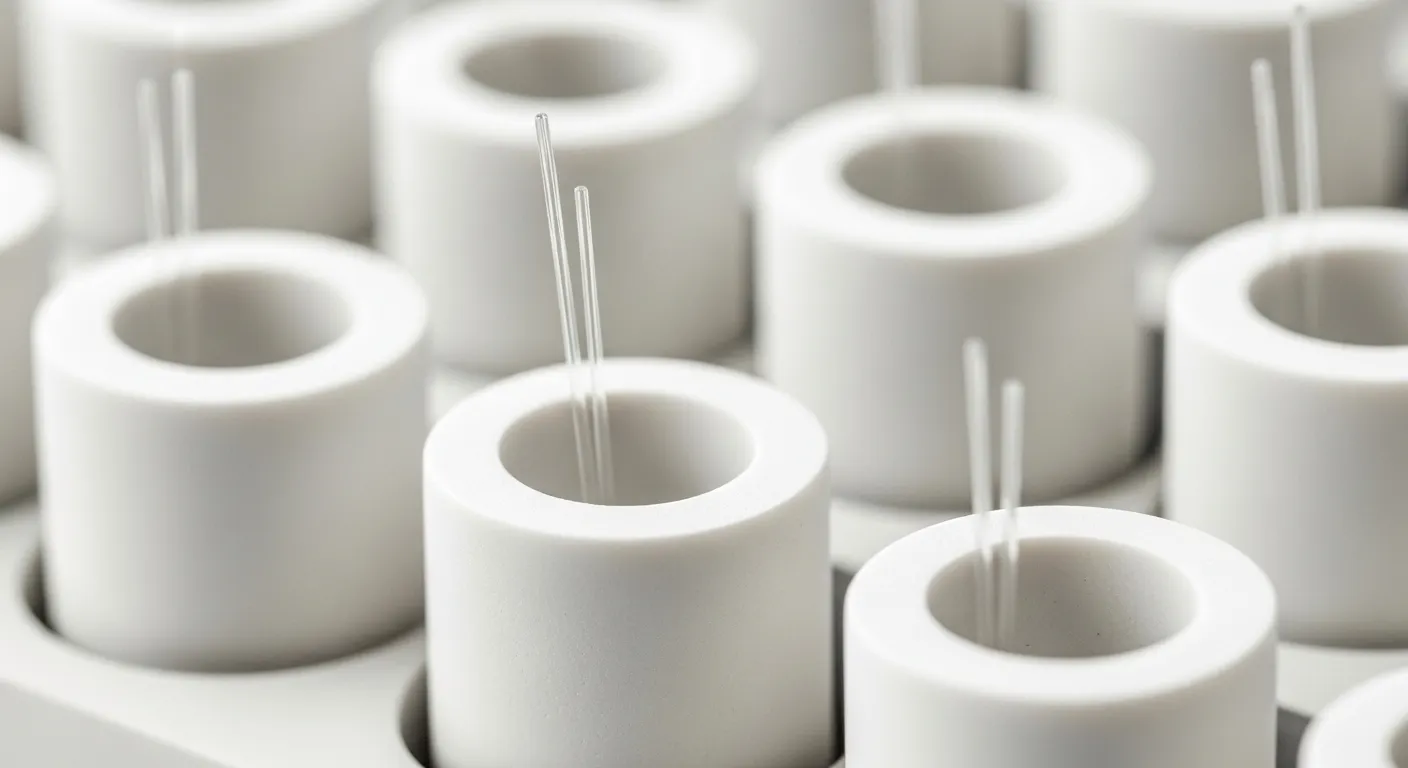

الأكمام القياسية، مثل تلك الموجودة في الألياف البصرية، تصنع بالملايين. التصنيع المخصص هو عملية منخفضة الحجم ودقة عالية. إنها شراكة بينك وبين الشركة المصنعة.

عندما لا تكون القطع القياسية جيدة بما فيه الكفاية

تحتاج إلى غلاف مخصص عندما يتطلب تطبيقك ذلك.

• النمذجة الأولية:أنت تطور منتجا جديدا. تحتاج إلى بعض الأجزاء لاختبار التصميم قبل الالتزام بالإنتاج الضخم.
• التعديل:أنت تقوم بإصلاح أو ترقية الآلات القديمة. الأجزاء الأصلية لم تعد متوفرة. تحتاج إلى بديل يناسب المعدات الحالية.
• بيئات فريدة:يجب أن يتحمل كم قمامتك ظروفا مثل المعدن المنصهر، الأحماض القوية، أو الكهرباء عالية الجهد.
• الحدود المحددة:يجب أن يتزاوج جزءك مع مكون آخر. يتطلب مستوى من الدقة (شدة أو ارتخاء) لا توفره القطع العادية.

الجزء الأول: عملية التصميم (كيفية تحديد الكم الخاص بك)

لا يمكنك فقط أن تطلب من الشركة المصنعة "غلاف مخصص". يجب عليك تقديم رسم فني واضح ومفصل. هذا الرسم هو أهم وثيقة في العملية بأكملها.

كيف تصمم غلافا سيراميكيا مخصصا؟

لتصميم غلاف مخصص، أنشئ رسما تقنيا (ملف CAD أو ملف PDF). يجب أن يحدد هذا الرسم جميع الأبعاد الحرجة مثل القطر الداخلي (ID)، القطر الخارجي (OD)، والطول. يجب عليك أيضا تحديد المادة (مثل الألومينا) والتسامح المطلوب لكل بعد.

الخطوة 1: تحديد الأبعاد الحرجة والتسامحات

تحدد التساميحات "النطاق المقبول" لبعد معين. هي نقطة الفشل الأكثر شيوعا في مشروع مخصص. كن واقعيا. التسامح الأدق تعني تكاليف أعلى.

• القطر الداخلي (ID):ما حجم الثقب؟ غالبا ما يكون هذا هو البعد الأكثر حرجة.
• القطر الخارجي (OD):ما حجم الجزء الخارجي؟
• الطول (L):كم طول الكم؟
• التركيز (أو TIR):ما مدى تمركز ال ID بشكل مثالي بالنسبة للOD؟ هذا ضروري لتدوير الأجزاء مثل الأعمدة والمحامل.
• الأسطوانة:ما مدى "استدارة" الجزء؟

مصنع جيد سيراجع رسمك. قد يقترحون تخفيف التحمل في البعد غير الحرج لتوفير المال.

الخطوة 2: إضافة ميزات مخصصة

هذا ما يجعل الجزء الخاص بك مخصصا حقا. يجب أن يظهر رسمتك هذه الميزات بوضوح.

• الحواف:يوجد "حافة" أو "حافة" في أحد الطرفين، يستخدم للتركيب.
• الأخاديد:تقطع شقوق في OD أو ID، غالبا لحلقات O أو المشابك.
• ماكينات القمار:تم إجراء قطع في الجزء.
• الثقوب:تم حفره عبر جدار الكم، ربما لجهاز استشعار، أو دبوس، أو مسمار ثبط.
• الشامفرز:حواف مشطوفة لتسهيل الإدخال.

الخطوة 3: تحديد التشطيب السطحي (Ra)

يقيس التشطيب السطحي (Ra) نعومة السطح.

• Ra منخفض (ناعم جدا):هذا ضروري لأسطح المحامل أو الأختام. التشطيب الشبيه بالمرآة يقلل من الاحتكاك والتآكل.
• A Ra عالي (أكثر خشونة):قد يكون هذا مطلوبا في التطبيقات التي يحتاج فيها الطلاء إلى التصاق بالسيراميك.

تحقيق Ra منخفض يتطلب خطوات إضافية في اللفة والتلميع. هذا يزيد من التكلفة. حدد تشطيب المرآة فقط إذا كان تطبيقك بحاجة إليه حقا.

الجزء الثاني: اختيار المادة السيراميكية المناسبة

الشركة المصنعة ستسألك عن المادة التي يجب استخدامها. اختيارك يعتمد كليا على طلبك. يمكن لصانع خبير أن يساعدك في اتخاذ القرار، لكن يجب أن تعرف الأساسيات.

ما هي أكثر المواد الخزفية المخصصة شيوعا؟

المواد الأكثر شيوعا هي الألومينا، والزركونيا، وكربيد السيليكون. تستخدم الألومينا (Al2O3) لدرجات الحرارة العالية والعزل الكهربائي. تستخدم الزركونيا (ZrO2) للقوة العالية والصلابة في الكسور. يستخدم كربيد السيليكون (SiC) لمقاومة التآكل الشديدة والتآكل.

الألومينا (أكسيد الألمنيوم، Al2O3)

الألومينا هي الحصان العامل الرئيسي للسيراميك المتقدم. إنه شائع ومنخفض التكلفة نسبيا.

• الأفضل ل:درجات حرارة عالية (حتى 1700°م)، عزل كهربائي عالي الجهد، ومقاومة تآكل جيدة.
• الاستخدام الشائع:مكونات الفرن، العوازل، أنابيب حماية الحساسات.
• نقاط الضعف:إنه أكثر هشاشة من زركونيا.

الزركونيا (أكسيد الزركونيوم، ZrO2)

غالبا ما يطلق على الزركونيا اسم "الفولاذ السيراميكي". يتمتع بمتانة مذهلة للكسور، مما يعني أنه يقاوم التشقق والتشقق.

• الأفضل ل:التطبيقات عالية الضغط، الأدلة، أو أي جزء قد يتعرض للصدمات أو الأحمال العالية.
• الاستخدام الشائع:أكمام الألياف البصرية، الزرعات الطبية، مكونات المضخة، أدوات القطع.
• نقاط الضعف:حد درجة حرارة أقل من الألومينا (حوالي 1000°م).

كربيد السيليكون (SiC)

كربيد السيليكون هو واحد من أصعب المواد على وجه الأرض، بعد الألماس فقط.

• الأفضل ل:تآكل شديد وتآكل شديد. إذا كان كم قمامتك مغطاة بخليط من الرمل والماء، فهذا هو القماش الذي تناسبك.
• الاستخدام الشائع:أختام المضخات، بطانات الصمامات، فوهات للتفجير الرملي.
• نقاط الضعف:قد يكون الأمر أكثر تكلفة وصعوبة في التصنيع.

نيتراد (Si3N4)

نيترايد السيليكون مادة متخصصة. قوته الخارقة هي مقاومة الصدمات الحرارية.

• الأفضل ل:تغيرات سريعة في درجات الحرارة. يمكنك تسخينه بحرارة حمراء ووضعه في الماء دون أن يتشقق.
• الاستخدام الشائع:أدوات مناولة المعادن المنصهرة، المحامل عالية الأداء، قطع محركات السيارات.
• نقاط الضعف:عادة ما يكون الخيار الأغلى.

إليك مقارنة بسيطة:

الميزة	الألومينا (Al2O3)	زركونيا (ZrO2)	كربيد السيليكون (SiC)
درجة الحرارة القصوى	مرتفع جدا	الوسيط	عالي
الصلابة (التآكل)	عالي	عالي	إكستريم
الصلابة (مقاومة الكراك)	عادل	مرتفع جدا	جيد
العازل الكهربائي	ممتاز	جيد	لا (موصل)
التكلفة	منخفض	الوسيط	عالي

الجزء 3: عملية التصنيع المخصص

كيف يمكن للمصنع أن يحول رسمتك إلى قطعة مادية؟ إنها عملية متعددة الخطوات تجمع بين التشكيل والتشغيل.

كيف تصنع أكمامات السيراميك المخصصة؟

تبدأ العملية بتشكيل "جزء أخضر" من مسحوق السيراميك باستخدام طرق مثل البثق أو الضغط. يتم تسخين هذا الجزء الطري عند أكثر من 1600°C في فرن (التلبيد) لجعله كثيفا وصلبا. وأخيرا، تم طحن الغلاف بدقة باستخدام أدوات ماسية لتلبية أبعاد الرسم المخصص بدقة.

الخطوة 1: تشكيل "الجزء الأخضر"

يتم خلط مسحوق السيراميك الخام مع مادة رابطة. ثم يشكل هذا المعجون بشكل تقريبي من الجزء النهائي. هذا هو "الجزء الأخضر".

• بالنسبة للأنابيب البسيطة:يستخدم البثق. يتم دفع المعجون عبر قالب، مثل المعكرونة.
• بالنسبة للأشكال المعقدة:يستخدم التشكيل بالحقن السيراميك (CIM) أو الضغط الجاف. يضغط المسحوق في قالب.

الجزء الأخضر ناعم وطباشيري. كما أنه يصنع بحجم كبير لتعويض الانكماش.

الخطوة 2: التلبيد (الإطلاق)

هذه هي الخطوة الأكثر أهمية. يوضع الجزء الأخضر في فرن عالي الحرارة لساعات عديدة، وأحيانا لأيام.

• احتراق الملفات:يتم حرق الملف ببطء.
• التلبيد:عند درجات الحرارة القصوى (1600°م)، تندمج جزيئات السيراميك. ينكمش الجزء بنسبة 15-25٪ ويصبح صلبا وكثيفا للغاية.

أي خطأ في هذه الخطوة قد يسبب تشققا أو انحناء الجزء.

الخطوة 3: طحن الألماس

بعد التلبيد، يصبح الجزء صلبا، لكن أبعاده ليست دقيقة. الخطوة الأخيرة هي "تجهز" الجزء وفقا لتسامحات رسمك. وبما أن السيراميك صلب جدا، لا يمكن فعل ذلك إلا باستخدام أدوات الألماس.

• الطحن بالقطر الخارجي (OD):يتم غزل الجزء على مطحنة أسطوانية.
• الطحن بالقطر الداخلي (ID):أداة صغيرة ذات رأس ماسي تطحن السبطانة الداخلية.
• التلميع/التلميع:للحصول على تشطيب مرآة (Ra منخفض)، يتم تدشين الجزء بخليط ماسي ناعم.

هذه المرحلة من الطحن هي ما يحدد المصنع المخصص. هي بطيئة، مكلفة، وتتطلب مستوى عاليا من المهارة.

الجزء 4: كيفية العثور على الشركة المصنعة والتحقق منها

ليس كل المصنعين متساوين. بعضهم مجرد موزعين. وأخرى هي مصانع ذات حجم كبير لا تستطيع التعامل مع طلب مخصص ل 10 قطع.

كيف تختار مصنع أكمام سيراميك مخصصة؟

اختر الشركة المصنعة بناء على مهاراتها الهندسية. اسأل إذا كانوا يقدمون دعما في التصميم. تحقق من أن لديهم قدرات طحن الألماس داخليا. راجع عملية مراقبة الجودة لديهم واطلب رؤية عينات من القطع. وأخيرا، تأكد من مناقشة الحد الأدنى لكميات الطلبات (MOQs) وأوقات التسليم الخاصة بهم.

إليك عملية من أربع خطوات لفحص شريك محتمل.

الخطوة 1: ابحث عن خبرة هندسية

المصنع المخصص الحقيقي هو شريك هندسي.

• اسألهم:"هل يمكنك مراجعة رسمي من حيث قابلية التصنيع؟"
• إجابة جيدة:"نعم. نرى أن لديك تساملا دقيقا جدا في هذا الإيقاع. هل هو أمر حرج؟ يمكننا توفير 30٪ إذا استطعنا فتحه بمقدار 0.05 ملم."
• إجابة سيئة:"أرسل مكتب النشر."

أنت تريد شريكا يمكنه تقديم الحلول، وليس فقط سعرا.

الخطوة 2: تحقق من قدراتهم

يجب أن تؤكد أنهم يستطيعون أداء أصعب جزء: الطحن.

• اسألهم:"هل تقوم بطحن الألماس بنفسك داخليا؟"
• لماذا يهم:الشركة التي تستعين بمصادر خارجية لجهدها هي مجرد وسيط. ليس لديهم سيطرة على الجودة أو وقت الانتظار.
• اطلب:صور لمعدات الطحن الخاصة بهم. اسأل عن جهاز قياس الإحداثيات (CMM) أو أدوات الفحص الأخرى.

الخطوة 3: ناقش الأسئلة الإضافية وأوقات التسليم

هذه عقبة عملية.

• الحد الأدنى لكمية الطلب (MOQ):إعداد مهمة طحن مخصصة يستغرق وقتا. العديد من المصانع لن ترغب في إنتاج قطعة واحدة فقط. اسأل: "ما هو السؤال الإضافي الخاص بك لهذا الجزء؟" أو "هل تقدم خدمة نمذجة أولية؟"
• وقت الانتظار:كن صبورا. التلبيد يستغرق أياما. الطحن بطيء. قد يستغرق الطلب المخصص النموذجي من 4 إلى 12 أسبوعا. لا تثق بمورد يعدك بخمسة أيام.

الخطوة 4: تحقق من مراقبة الجودة لديهم

كيف يثبتون أن الجزء يطابق رسمك؟

• اسألهم:"ما هو تقرير التفتيش الذي سأحصل عليه مع أمري؟"
• مورد جيد:سيقدم "تقرير فحص المادة الأولى" (FAIR). هذا التقرير يسرد كل أبعاد في رسمتك ويعرض البعد الفعلي المقاس للجزء الذي أنتجوه. هذا هو إثباتك على الجودة.

الجزء 5: الحصول على أكمام مخصصة: منظور عالمي

بحثك عن مصنع سيأخذك حول العالم. لكل منطقة تخصصات مختلفة.

• أكمام مخصصة من الصين:الأكمام السيراميك في الصينالسوق واسع جدا. يقدم قيمة ممتازة وسعة كبيرة الحجم. التحدي هو التدقيق. يجب أن تفصل بين المصنعين الحقيقيين وذوي التقنية العالية وآلاف شركات التجارة.
• أكمام مخصصة من ألمانيا:السوق لأكمام السيراميك في ألمانيامعروفة بدقتها الشديدة. هؤلاء المصنعون هم خبراء في الهندسة وغالبا ما يركزون على الأجزاء المعقدة لأتمتة السيارات والصناعة.
• أكمام مخصصة من أوروبا:المصدرأكمام السيراميك في أوروبايمنحك الوصول إلى قاعدة صناعية قوية مع تركيز على الجودة وعلوم المواد.
• أكمام مخصصة من الولايات المتحدة الأمريكية:الأكمام السيراميك في الولايات المتحدة الأمريكيةيتفوق السوق في المواد عالية المواصفات للطيران والدفاع والبحث والتطوير الطبي. لديهم سمعة قوية في النماذج الأولية المخصصة.
• الأسواق الناشئة:دول مثل الهند وإندونيسيا تبني قدراتها. الحصول علىمورد أكمام السيراميك في الهندأو منأكمام السيراميك إندونيسياالسوق يمكن أن يكون خيارا جيدا لدعم العمليات المحلية.

الجزء السادس: مستقبل السيراميك المخصص

تقنية القطع المخصصة تتحسن. هناك مجالان يقودان الطريق.

1. التصنيع الإضافي (الطباعة ثلاثية الأبعاد):أصبح من الممكن الآن طباعة أجزاء السيراميك ثلاثية الأبعاد. هذا مثالي للأشكال المعقدة للغاية التي يصعب تشكيلها. تطبع الأجزاء بحالة "خضراء" ثم يتم تلبيتها، تماما مثل الأجزاء المصبوبة.
2. المركبات المتقدمة:الباحثون يبدعون مواد جديدة.مركبات المصفوفة السيراميكية (CMCs)على سبيل المثال، تضمين ألياف السيراميك (مثل كربيد السيليكون) داخل مصفوفة سيراميكية. النتيجة هي سيراميك يتمتع بكل مقاومة الحرارة لكنه قوي وغير هش، مثل المعدن.

العثور على شريكك في التصنيع

العمل مع مصنع أكمام سيراميك مخصص يختلف كثيرا عن شراء قطعة عادية. إنها علاقة مبنية على التواصل.

نجاحك يعتمد على رسمك التقني. يجب أن يكون واضحا وكاملا وواقعيا. نجاحك يعتمد أيضا على إيجاد شريك حقيقي. ابحث عن مصنع يمتلك تقنية طحن داخلية، ومراقبة جودة قوية، وخبرة هندسية تساعدك على تحسين تصميمك.

للحصول على نظرة عامة أوسع على جميع أنواع ومواد وتطبيقات أكمام السيراميك، يرجى الاطلاع علىدليل أكمام السيراميك النهائية.
